자가발전기

    자가 발전기는 한전 전원이 차단될 경우 보일러실,승강기, 급수펌프 등에 공급할 예비전원이다. 자가 발전기의 동작책무는 한전전원이 차단된후 10초 이내에 기동하여 규정전압을 유지하며 30분이상 공급 가능하여야 한다 작년 변압기 교체시 예비전원인 자가발전기를 기동하였는데 처음엔 과연 변압기 교체 시간인 4시긴 동안 기동할수 있을까 염려스러웠는데 4시간 동안 아무 이상없이 기동한적이 있다. 자가 발전기 설비는 소규모(30kw)를 제외하고는 대부분 디젤에 의해 구동되는 3상교류 발전기가 이용된다 내가 관리하는 아파트 발전기도 발전 전력이 182[kw]로 디젤엔진을을 이용한 발전기입니다. 또한 자가발전기의 용량은 수전설비용량의 20%정도로 한다.

   발전기실의 구조는 내화 방음 방진구조로서 발전기의 기초는 발전기 중량의 5배정도의 콘크리트를 방의 바닥면과 절연시키고 방진재료로 패킹시켜야 하며 주위 온도가 5도 이내로 내려 가지 않도록 하여야 엔진 시동 고란 이나 규정출력의 미달이 생기지 않을 것이다.

다음은 여기 아파트의 발전기시설 사진입니다.

	자가 발전기 본체 사진

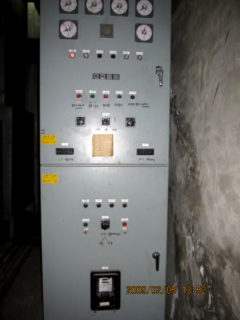

	자가발전기 제어반 사진 위쪽은 발전기를 기동하고 정지 시키는 부분이고 아래 부분은 상용전원과 임시전원을 절체하는 자동절체스위치 부분이다.
	발전기 본체 부분 엔진오일 체크하는곳과 필더도 보인다.
	발전기의 동작상태를 표시하는 게기판 부분이다 발전기온도, 전압, 주파수등을 지시한다.

	발전기 흡기
	발전기 경유탱크
	흡배기 계통
